ダイソン エンドキャップのリング交換｜ローラーがぶれる時の直し方
🔎 お使いの機種がこれで合っているか確かめる（機種別 早見表）→
この記事の対象 DC74 ／ V6 ／ V7 ／ V8 ／ V10 ／ V11 の ソフトクリーナーヘッド
先に結論です。 ソフトローラーがぶれるようになったら、エンドキャップのリングが割れていることがあります。 ヘッドごと買い替えなくても、リングだけ交換できます。
こんにちは。ダイソンの修理をしている「あやの手しごと」です。
リングの交換手順は、この6機種で同じです。 お使いの機種がこの中にあれば、このとおりに進められます。
⚠️ ただし、ヘッドそのものは同じものではありません。
大きく 【DC74・V6】 と 【V7・V8・V10・V11】 の2つに分かれます。
またいで取り付けること自体は一応できて、使えます。ただし別のものです。
さらに V7・V8 と V10・V11 ではワット数が違います。
🔴 ヘッドそのものを買い替える場合は、必ずお使いの機種に合うものをお選びください。
この記事は「リングの交換手順」の話です。ヘッドの適合とは別の話になります。
用意するもの
| もの | 何に使うか |
|---|---|
| トルクスドライバー T8 | ネジ全部（ベアリングのところのネジも T8 でいけます） |
| カッター | 割れたリングの、壊れている部分を切る |
| 軍手 | ⚠️ カッターを使うときに。刃がすべります |
ヘッド全体をばらすときはもっと工具が要りますが、この作業はこの2つで足ります。
まず、お使いのがこうなっていないか確かめてください

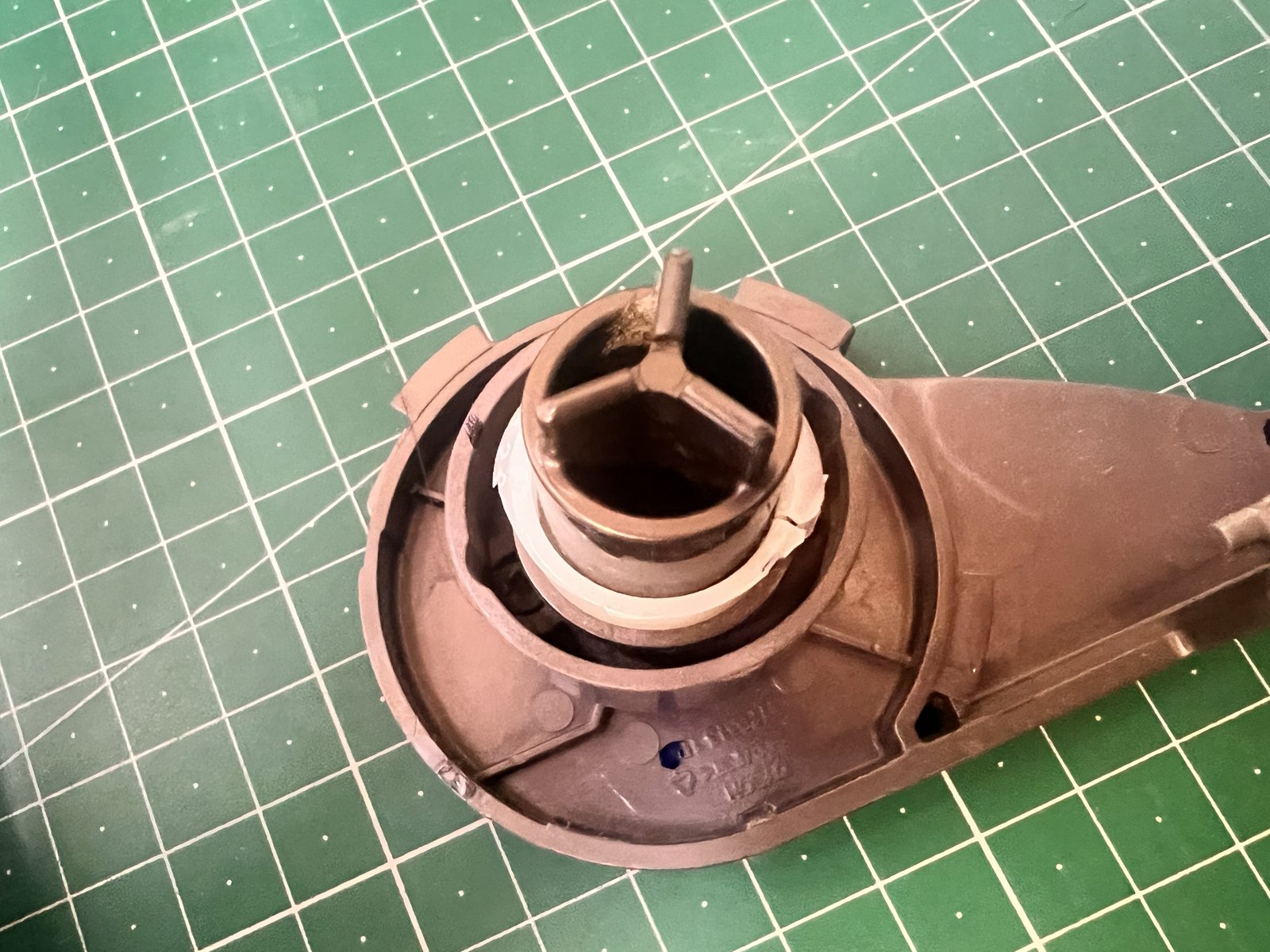

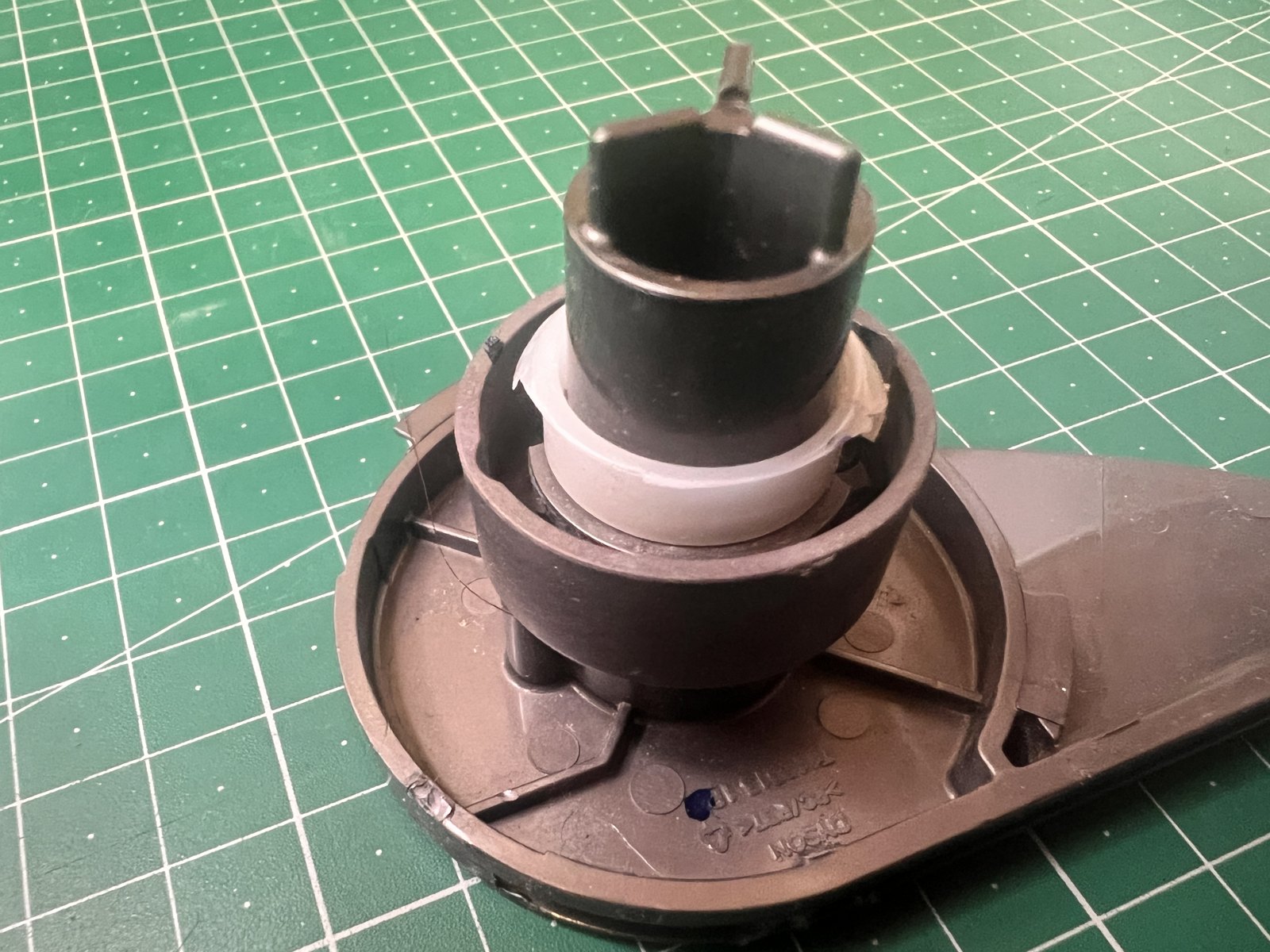

エンドキャップ（ローラーの端についている部品）を見てみてください。 こんな傷が入っていませんか。
ここが割れていると、ローラーがまっすぐ回らずにぶれます。
【1】ばらす

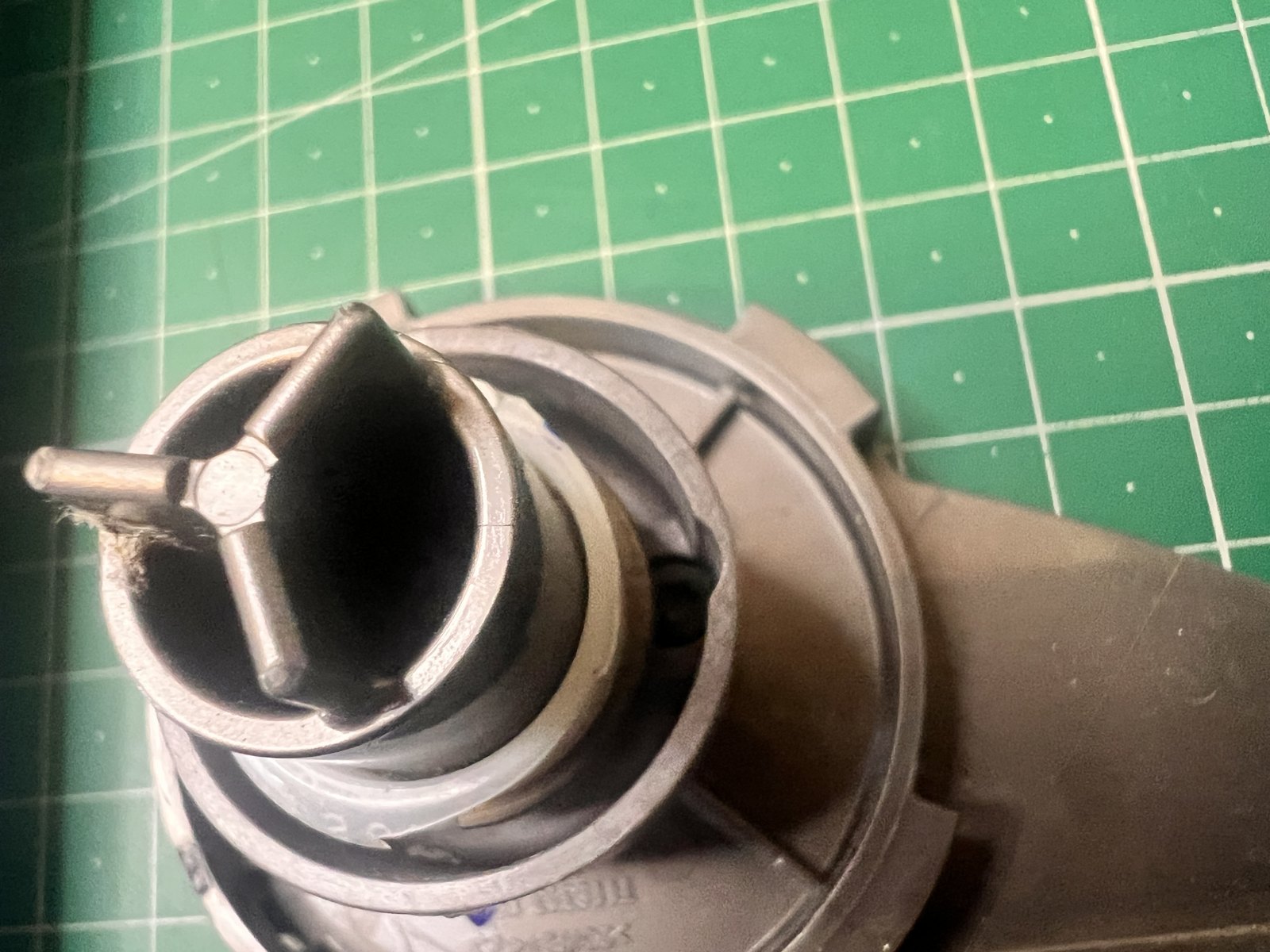

手順1：ネジの場所を見つける
ネジは見つけにくいところにあります。写真の位置を見てください。

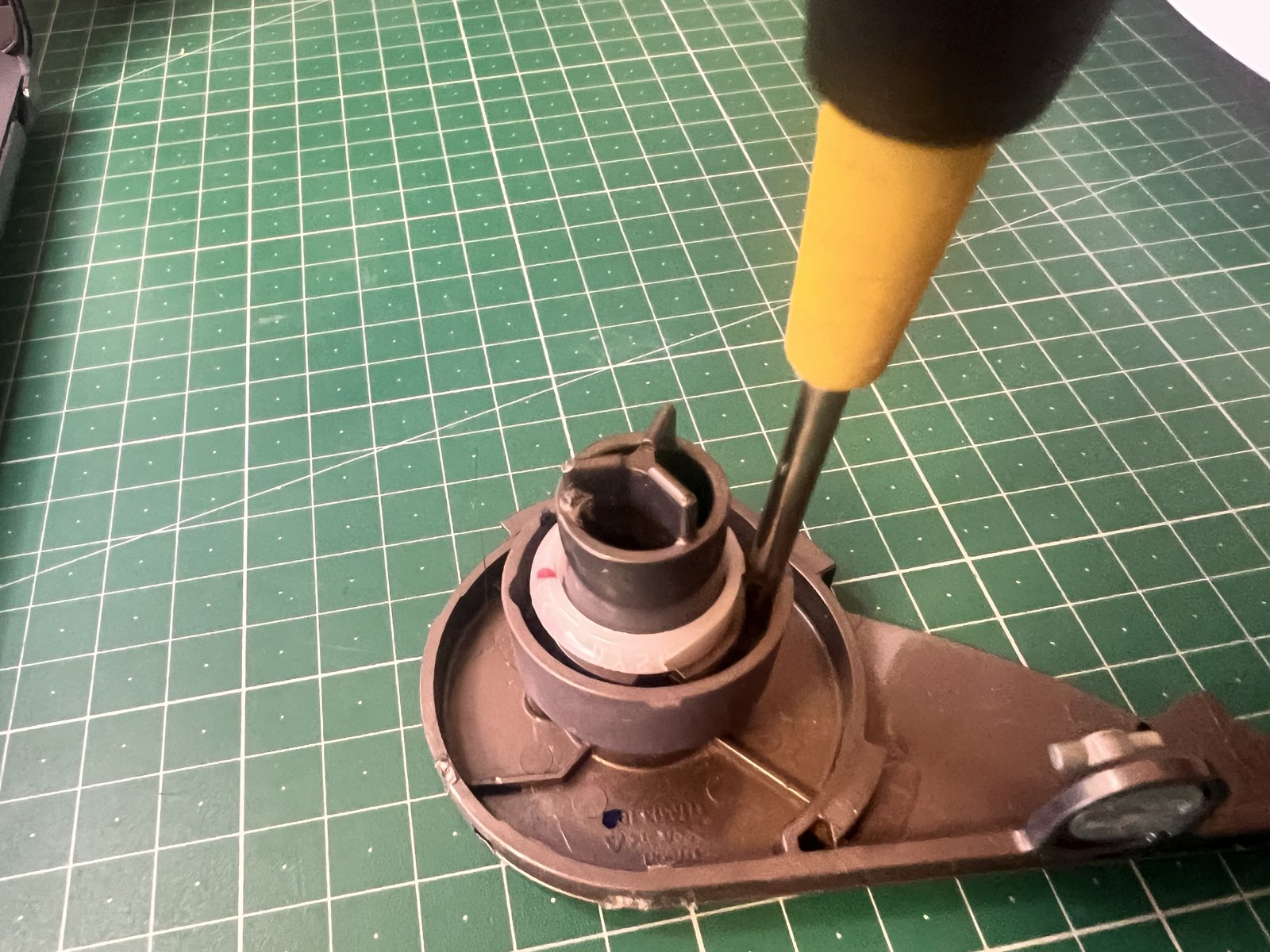

手順2：T8ドライバーを差し込む
トルクスドライバー T8 を使います。星形の穴に合うものです。

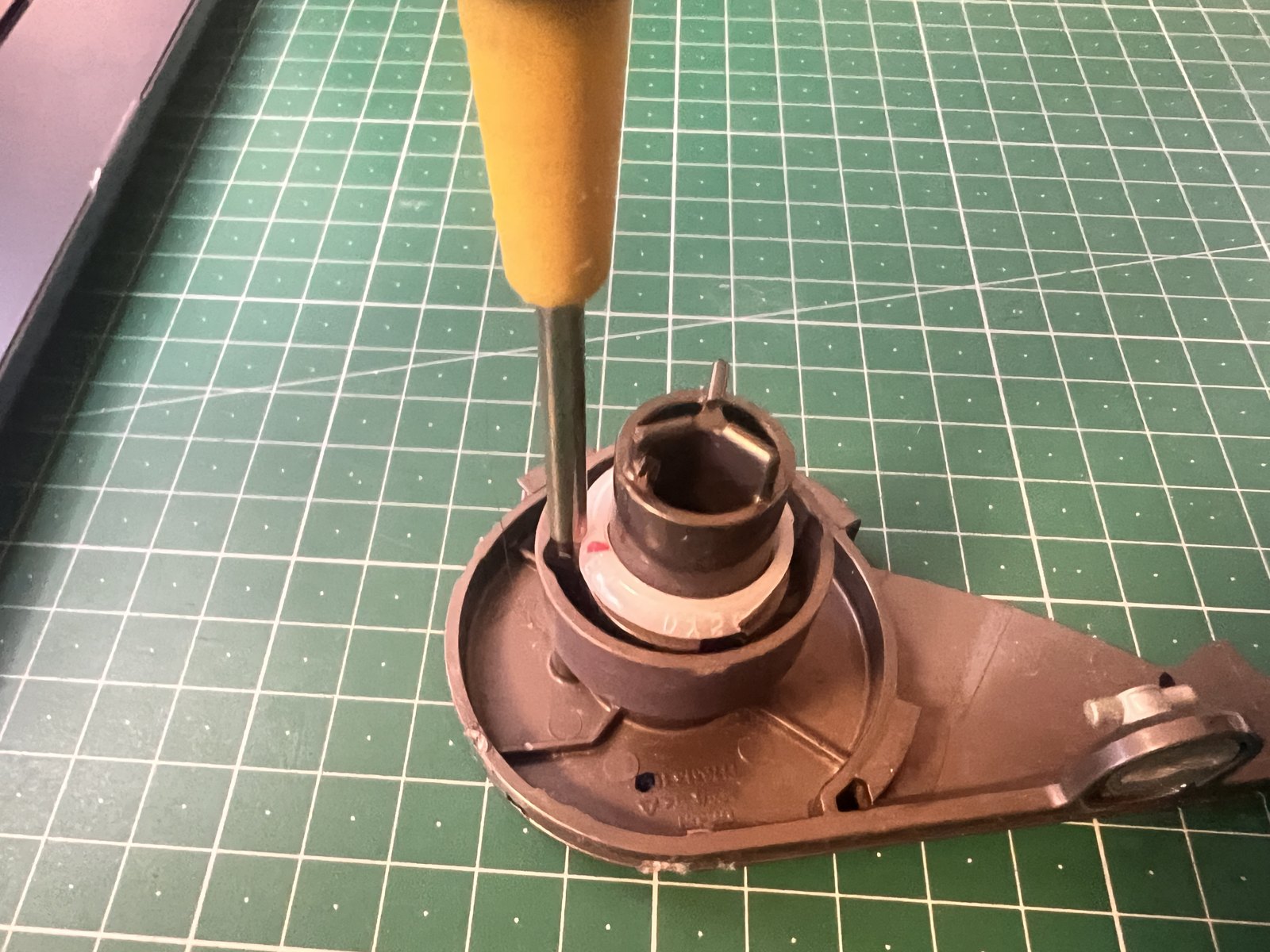

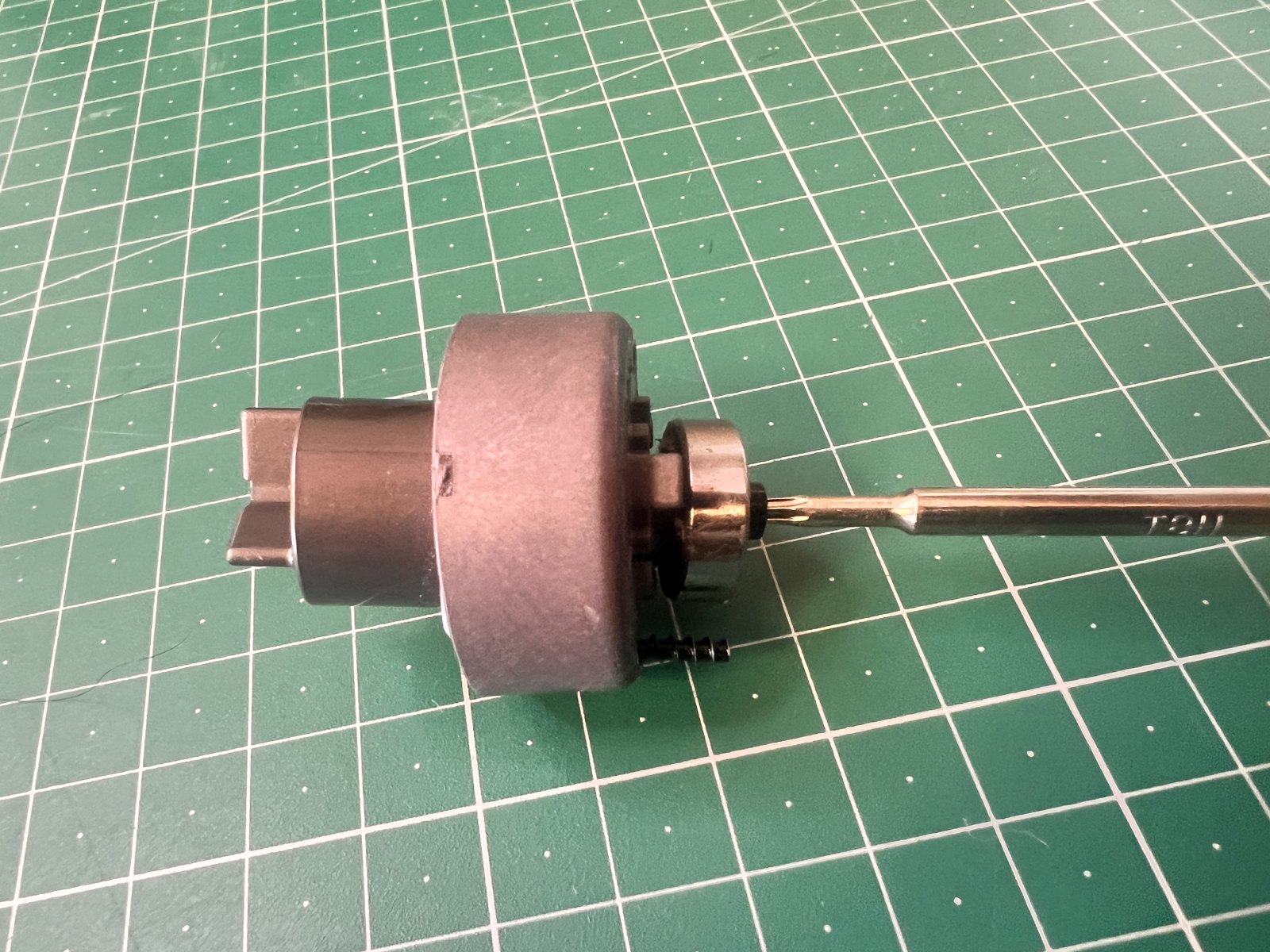

手順3：ネジを外す

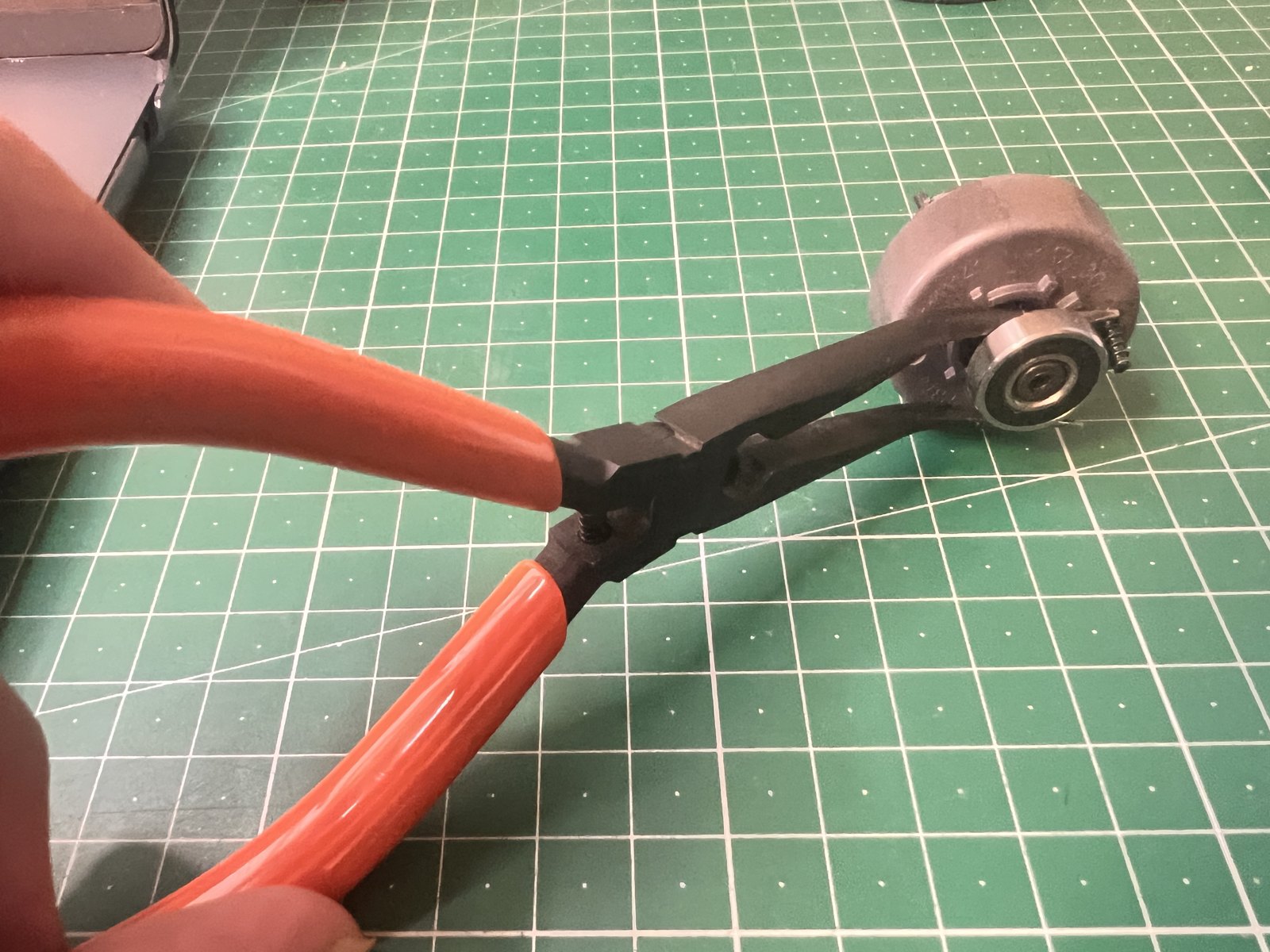

手順4：ベアリングを外す ← ここが山場
ここが一番てこずるところです。急がず、ゆっくり外してください。
📷 写真に写っている赤い工具について これは別の作業（フェルトの交換）で使ったものが写り込んでいます。 このリング交換には必要ありません。 買いそろえなくて大丈夫です。

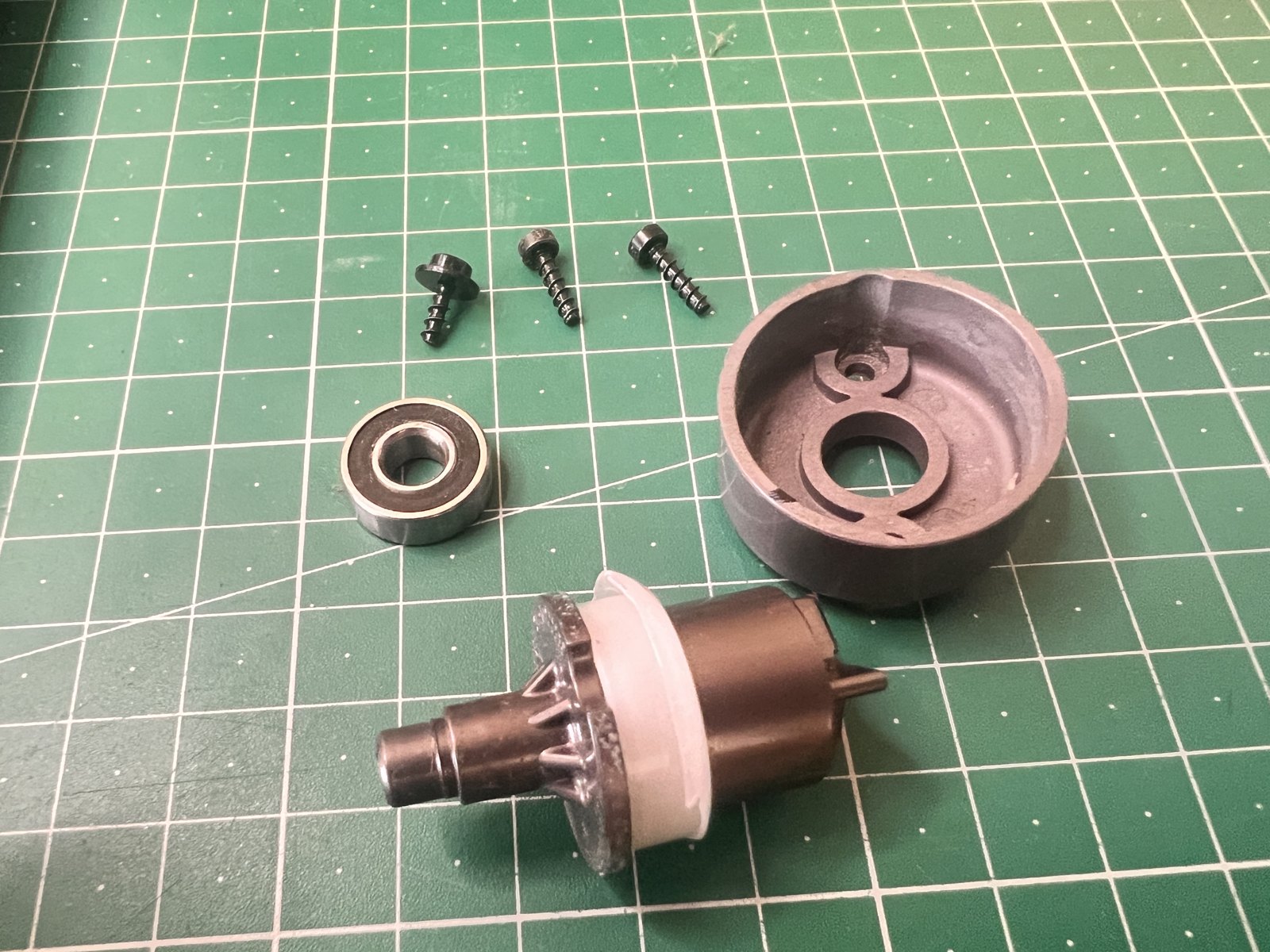

手順5：外した物を並べておく
外したら、その場で並べて置いてください。 戻すときの保険になります。
【2】割れたリングを取る
⚠️ ここは 軍手をしてください。怪我をします。
カッターで硬いプラスチックを切ります。刃がすべります。

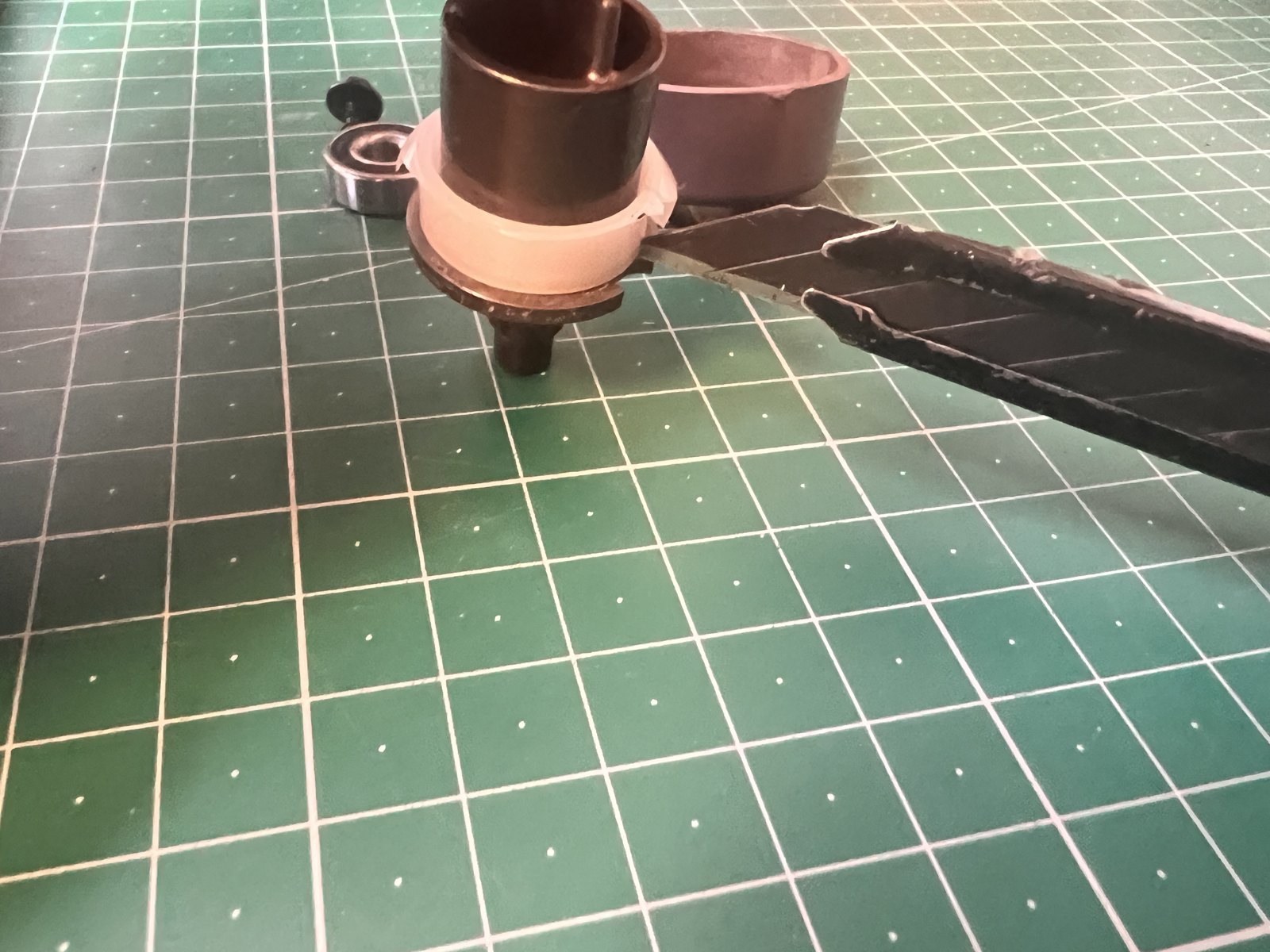

手順6：カッターで切る
割れているところを、カッターで切って外します。

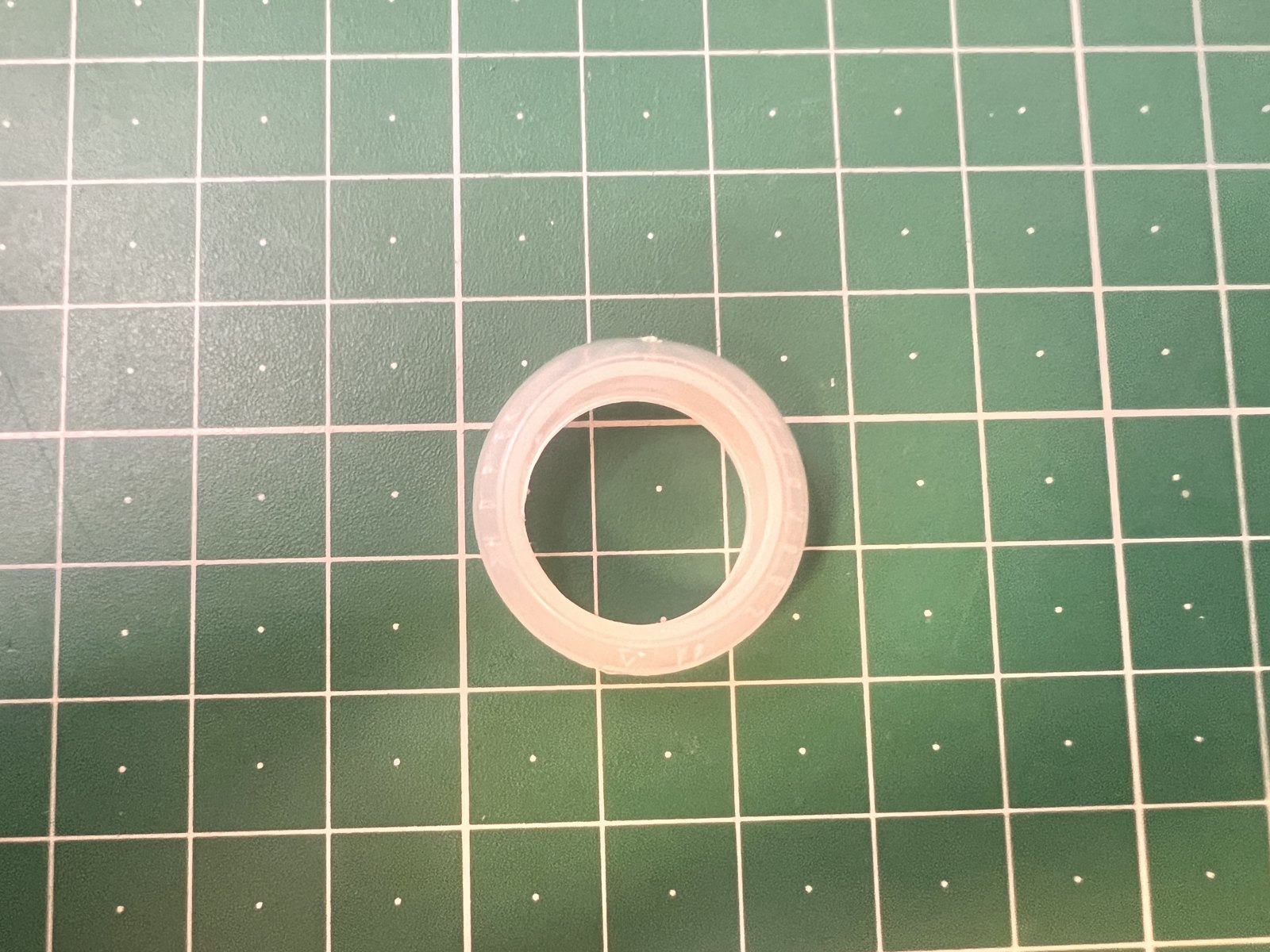

手順7：新しいリングと見比べる
外したものと、新しいリングを並べたところです。
【3】組み直す
手順8：新しいリングを差し込む

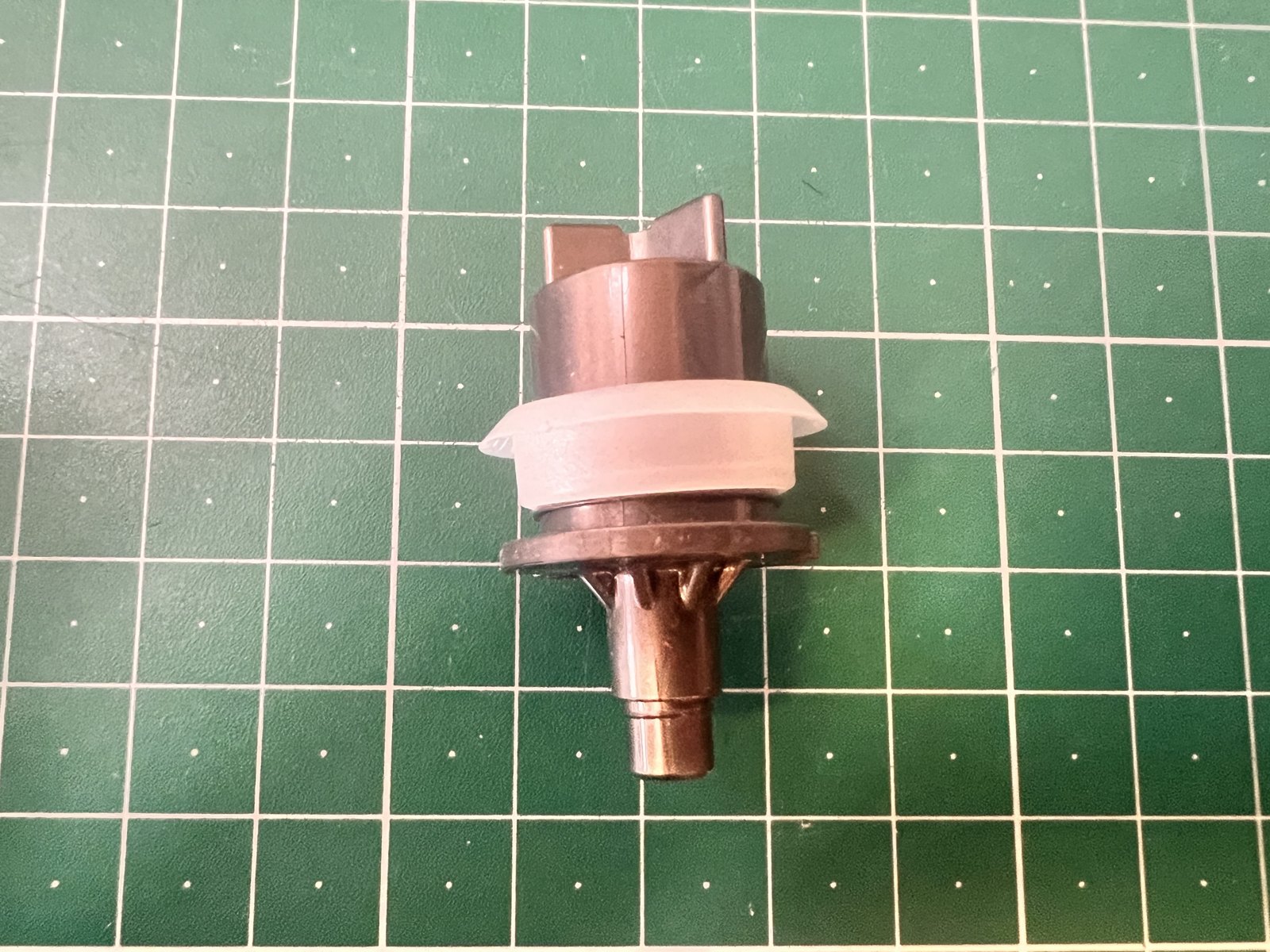

差し込む手前の状態です。

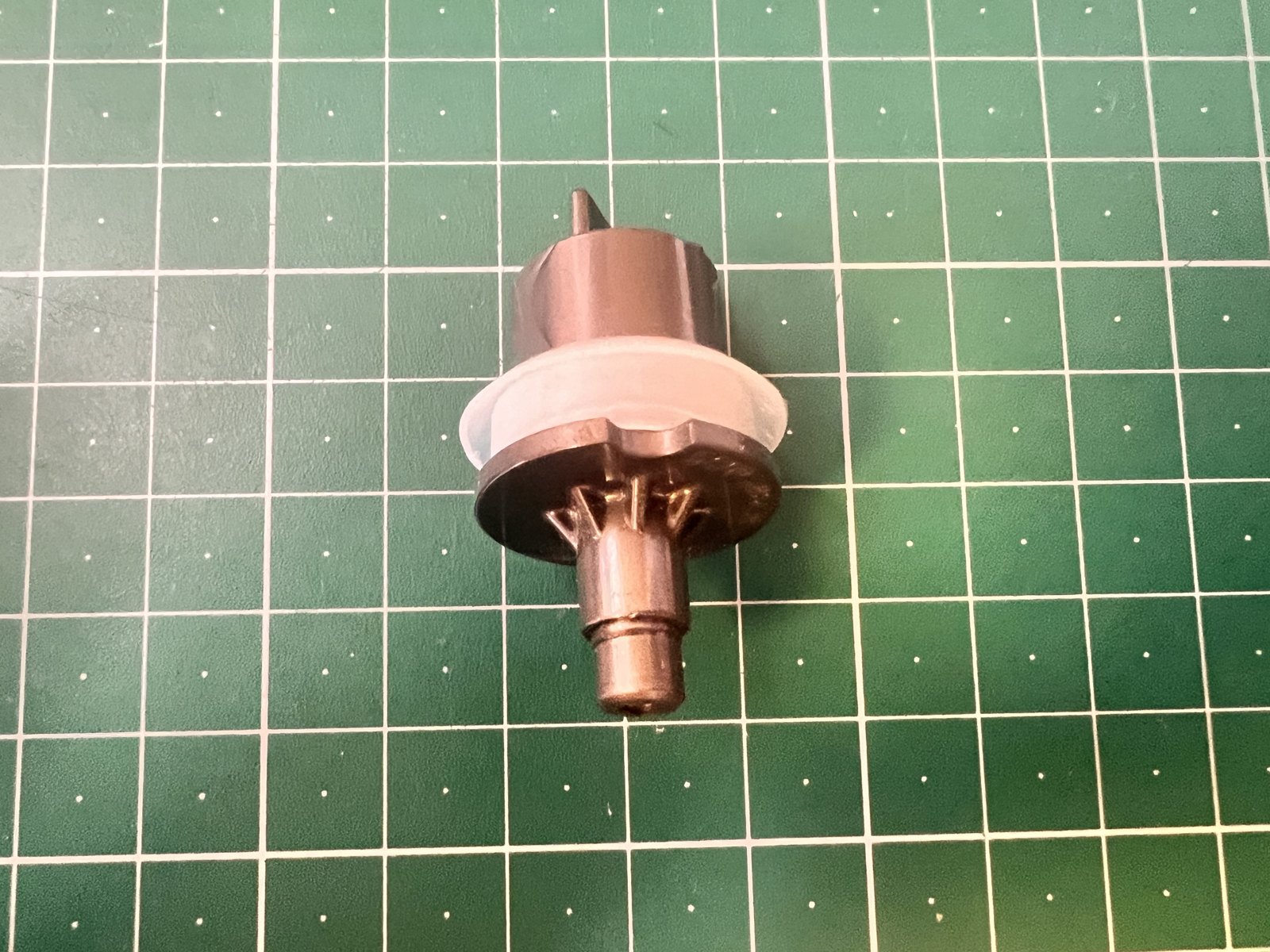

「カチッ」と鳴ります。そこまでしっかり差し込んでください。

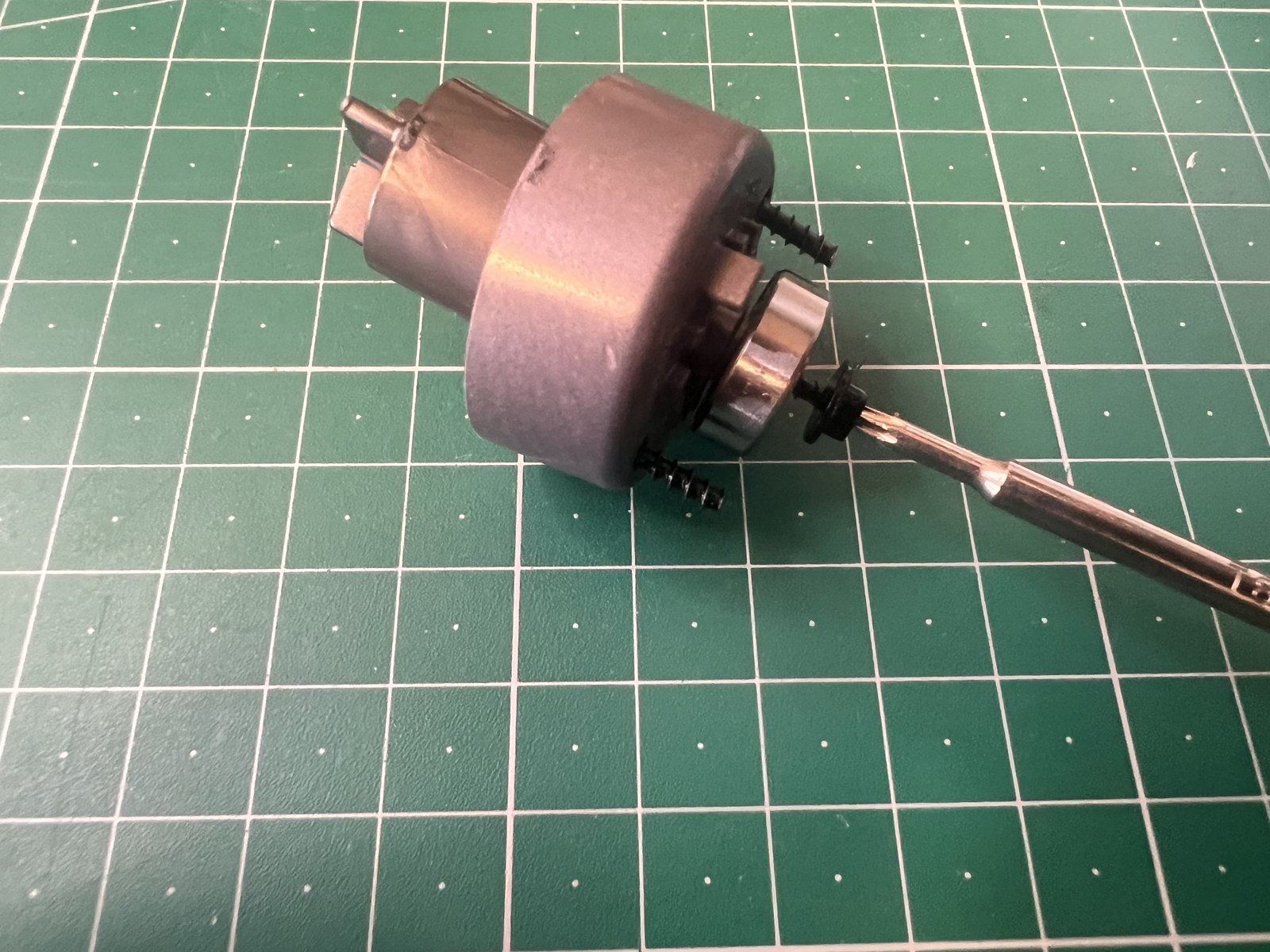

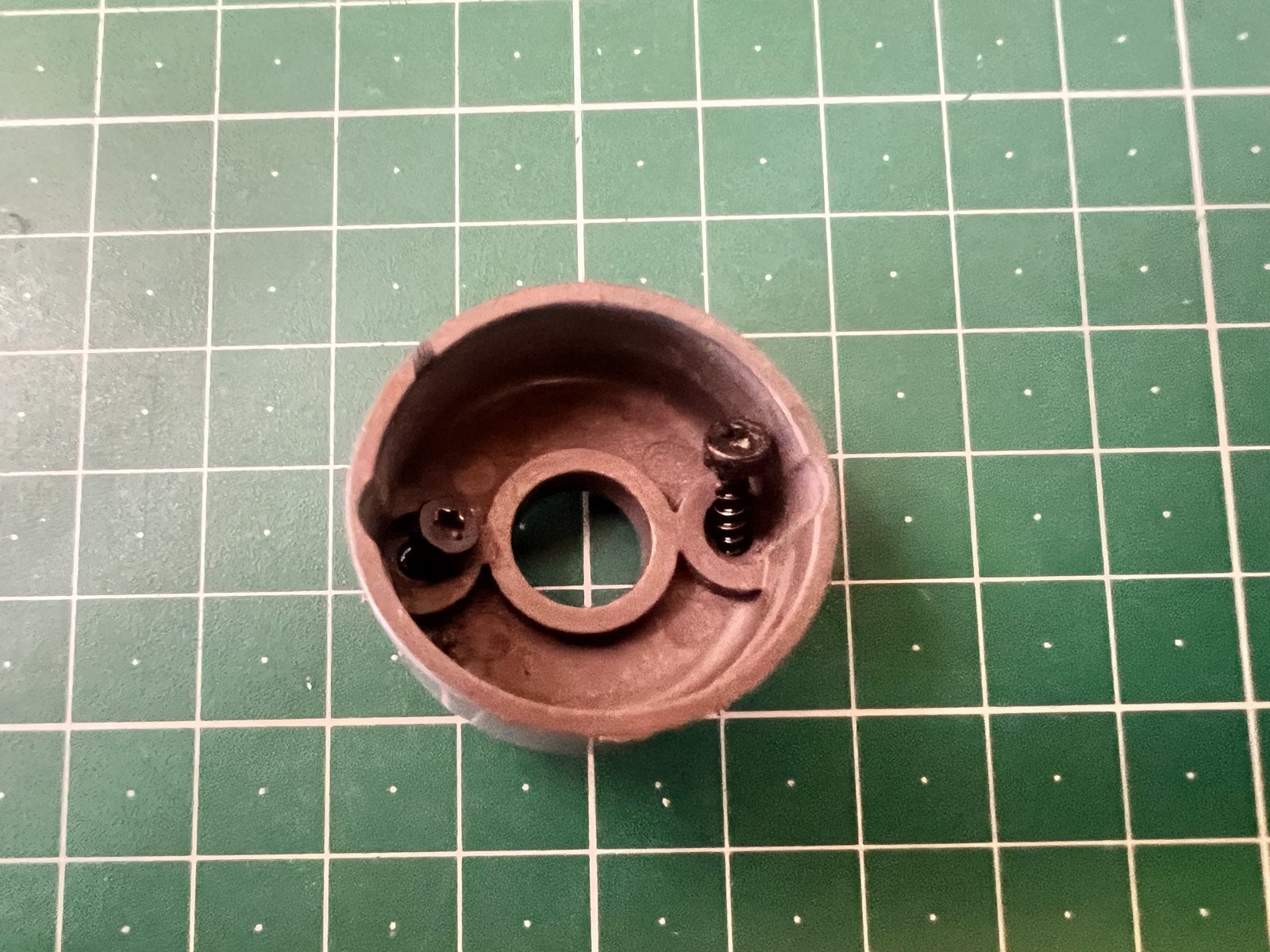

手順9：先にネジをセットしておく ← ここが知恵①
⚠️ 軸を入れる前に、先にネジをセットしておいてください。
軸を入れたあとだと、ネジが入れづらくなります。
やってみて初めて分かるところです。順番を知っているかどうかで、難しさが変わります。

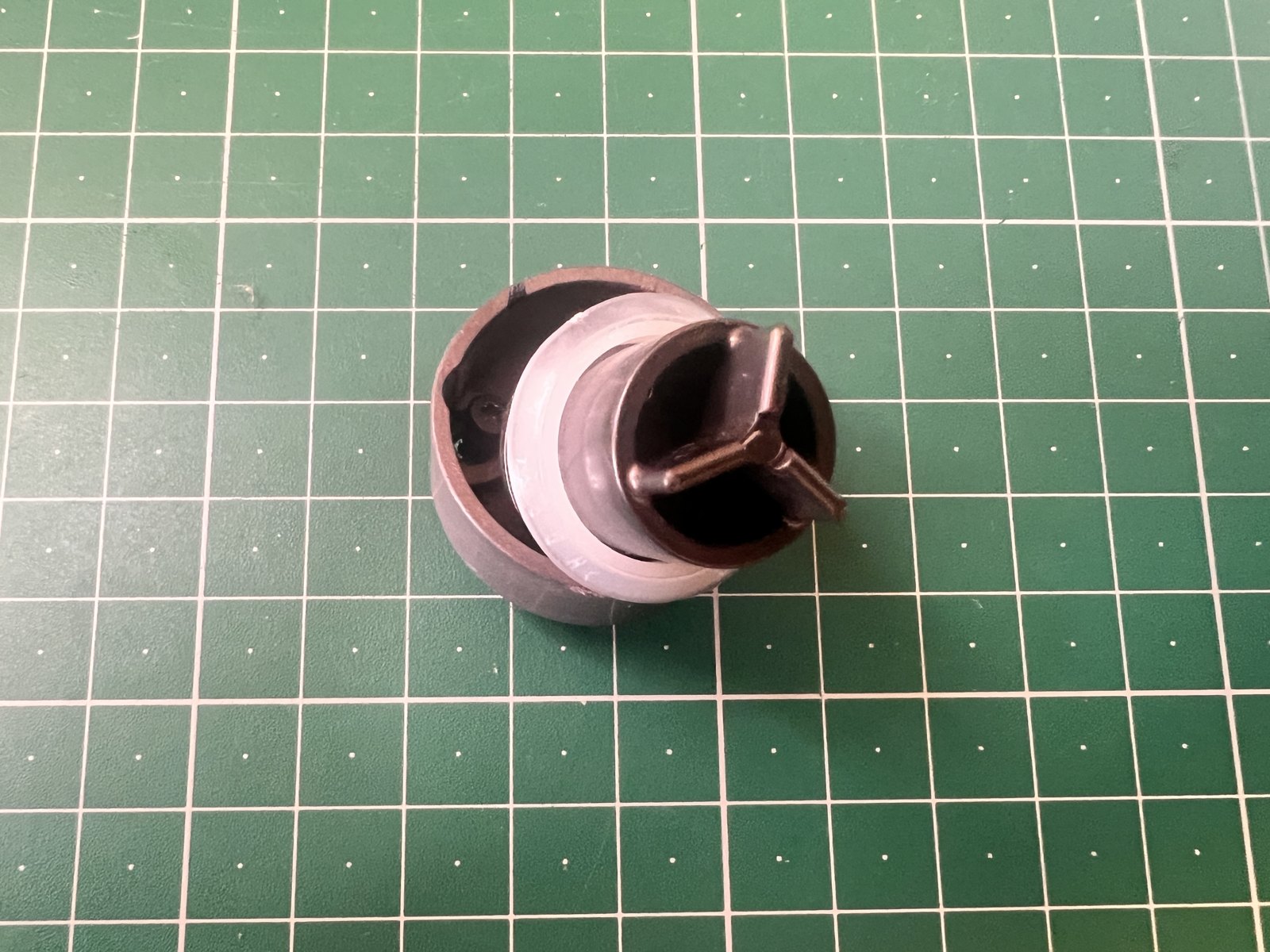

手順10：軸を入れる

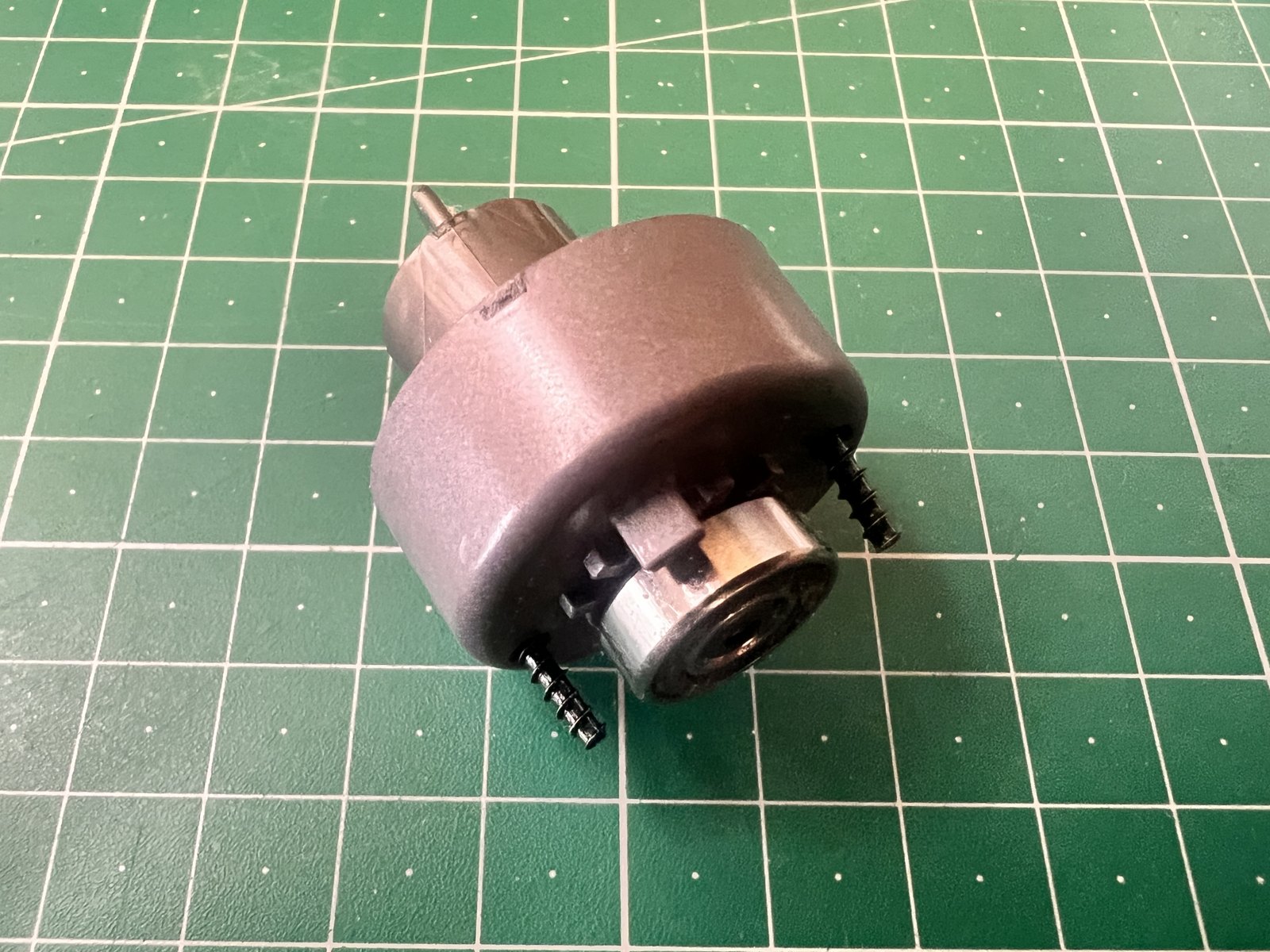

手順11：ベアリングを差し込む

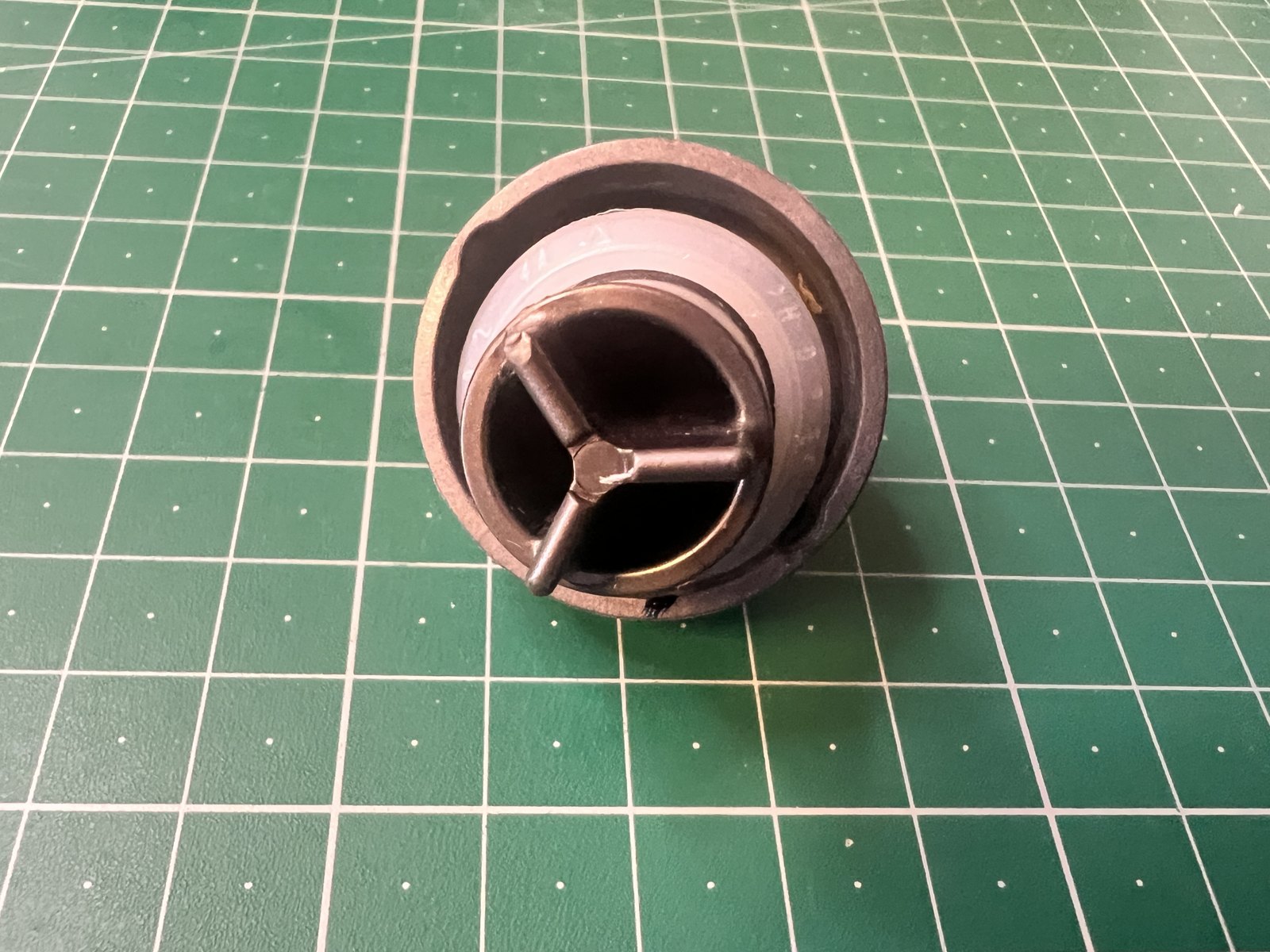

手順12：ネジを締めて完成

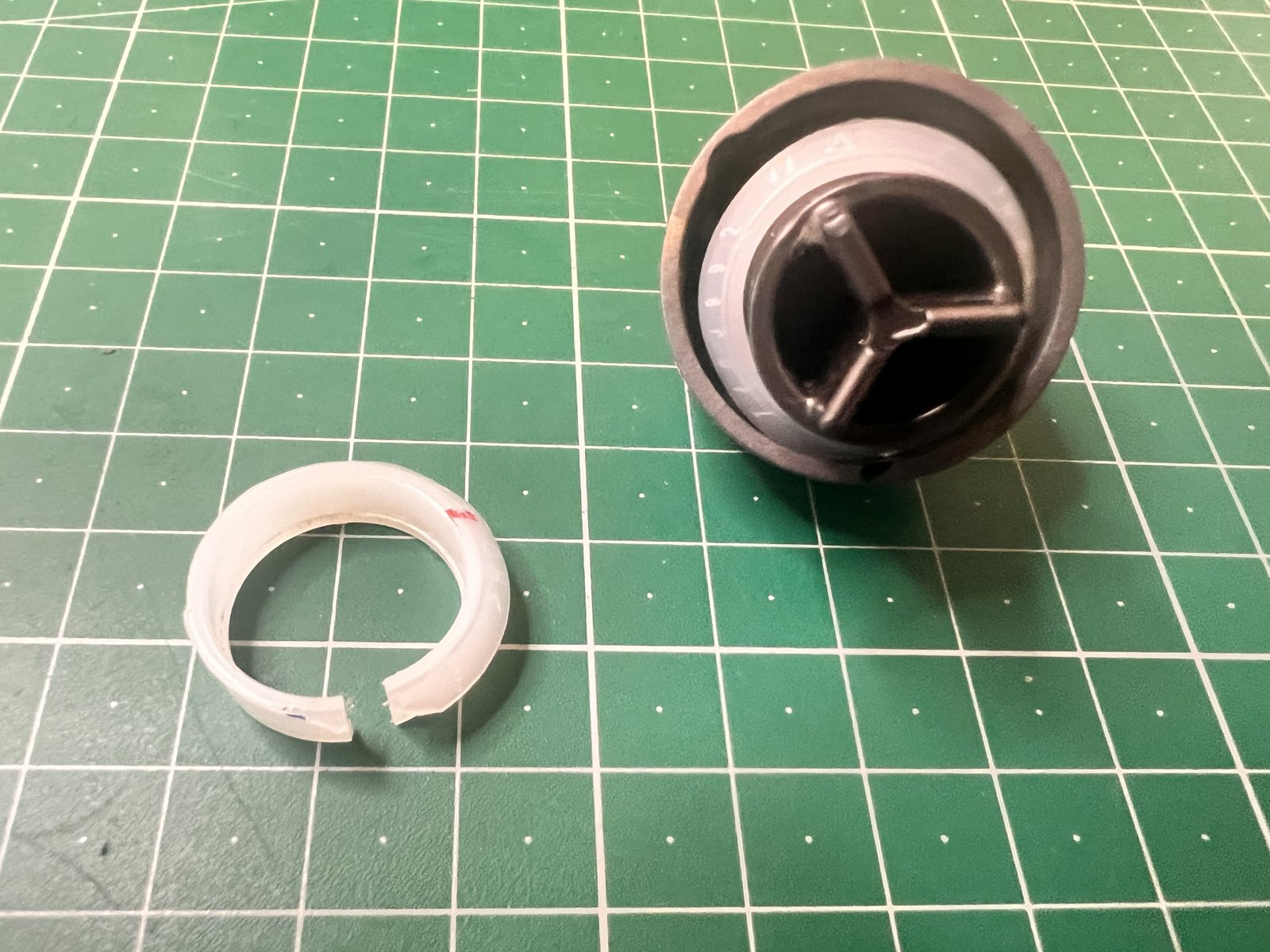

📷 手前に置いてあるのは、外した古いリングです。割れ目が入っているのが分かります。
お疲れさまでした。
【もうひとつのやり方】リングを最後に付ける ← ここが知恵②
💡 組み直しには、もうひとつやり方があります。
当方でやってみた感じでは、こちらのほうがリングを付けやすいです。
上の手順8ではリングを先に差し込みましたが、リングを最後に回すやり方です。
- それぞれのパーツを拭く
- 先にエンドキャップの部品のほうを組み立てる
- ベアリングを、ぐっと押さえつけながら入れる
- ベアリングのところのネジをはめる（T8）
- エンドキャップと、その部品を付ける
- 右側のネジを締める → 左側のネジを締める
- いちばん最後に、リングを付ける
先に部品を組んでしまってから、最後にリングを付ける。 この順番のほうが、リングが入れやすく感じました。
どちらのやり方でも仕上がりは同じです。やりやすいほうで進めてください。
🎁 この作業で覚えておくと得な4つ
① 工具は T8 とカッターの2つだけ。ヘッド全体をばらすときより、ずっと少なくて済みます。
② 軸を入れる前に、先にネジをセット。順番だけで難しさが変わります。
③ リングを最後に回すやり方もあります。そちらのほうが付けやすく感じました。
④ 「カチッ」と鳴るまで差し込む。耳で分かる目印です。
さいごに
「ローラーがぶれる＝ヘッドごと買い替え」と思ってしまいがちですが、 割れているのは エンドキャップのリング1個ということがあります。
うちも最初は、外したネジをどこのものか分からなくして焦りました。 外したその場で並べて置く、それだけで戻すのがずいぶん楽になります。
